Semiconductor

서울엔지니어링은 끝없는 도전과 혁신으로 미래를 만들어 갑니다.

제품소개
제품명 NSV 50/100/200
제품설명

• FOV(Field Of View)별 분류

  - NSV 50 : FOV = 50 x 50mm

  - NSV 100 : FOV = 100 x 100mm

  - NSV 200 : FOV = 200 x 200mm


• 표면 검사 : Orange feel and wheel mark of Bare boards(Glass, Crystal and Sapphire etc.)


• Bare board의 Vapor deposition 공정 전 검사


• 제품 출하 전 또는 AT시 내부 defect(stria, growth strip) 검사


• 다양한 film 종류에 대한 비정규 검사


• Application에 따라 다양한 flatform 지원 제작 : 반도체 및 FPD용 대형 장비 지원

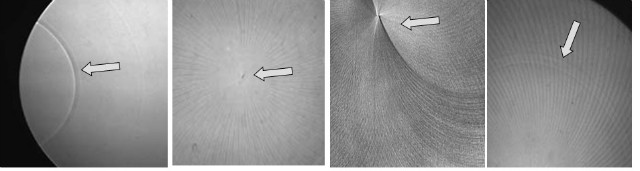

Saw marks (Polishing marks) :  Crack을 유발시킬 수 있는 Saw mark

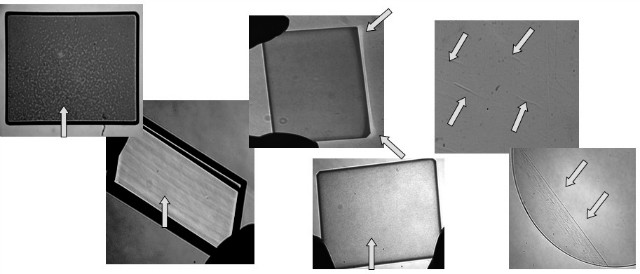

Stria (inside defect) and Orange peel (surface defect) of Glass, Quartz, Crystal etc.
V-scope는 육안으로는 확인이 불가능한 투과 sample의 내부 defect과 polishing mark의 표면 defect을 볼 수 있다.
